5層家用觀光型電梯尺寸設計圖-蘇州常熟尚湖?玫瑰園
項目名稱：蘇州常熟尚湖?玫瑰園
項目簡介：蘇州常熟尚湖?玫瑰園業主朱先生，將原來狹窄的樓梯打掉，把更多的尺寸留給家用電梯安裝，重新選擇位置再澆灌一個樓梯，作為常規的應急通道使用。
通過Gulion巨菱技術上門實地勘測，給出朱先生家5層家用觀光型電梯設計方案如下：
電梯類型：Gulion巨菱 GT800系列
層站數：5層5站5門
預留空間：1750*1390mm（孔洞凈尺寸）
電梯轎廂面積：1200*1000*2100mm（寬*深*高）
開門尺寸：750*2000mm（寬*高）
額定載重：400kg(可乘4-5人)
驅動方式：鋼帶曳引式
開門方式：自動中分門（自動雙開門）

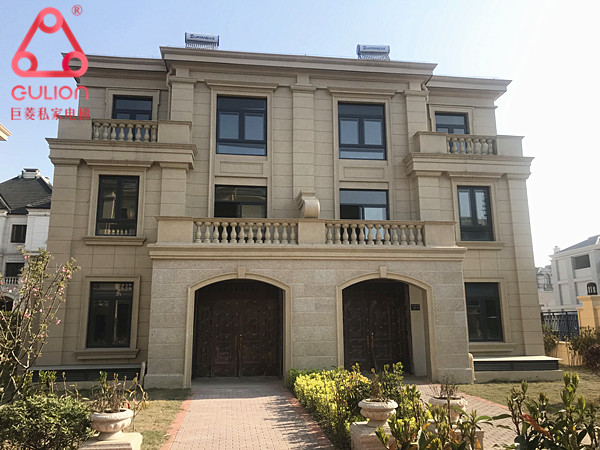

蘇州常熟朱先生 地下2層地面3層別墅外形圖

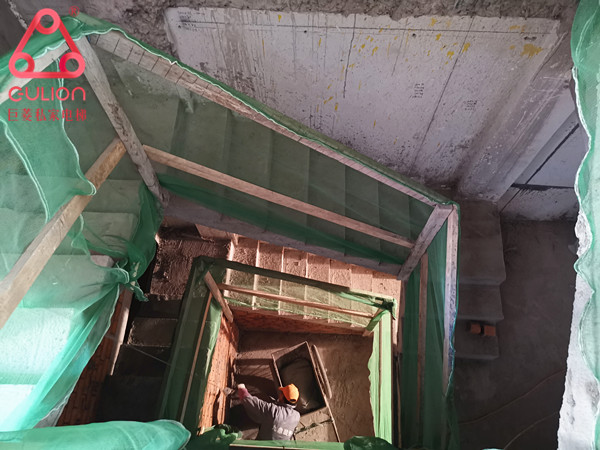

1平方米不到空間改造成1750mm*1390mm

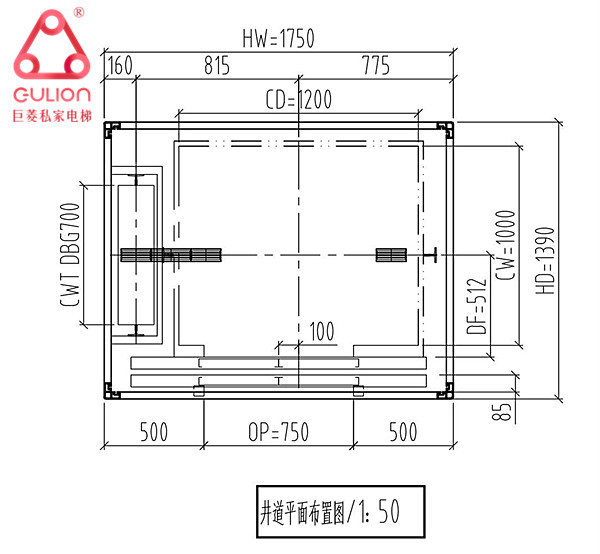

5層家用觀光型電梯 平面設計圖

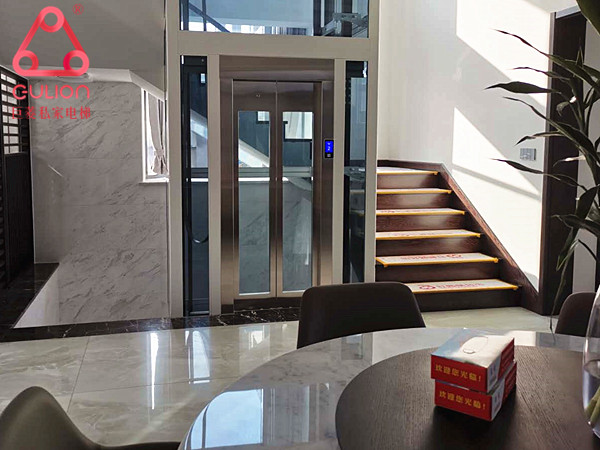

后期安裝實際效果原圖-一樓大廳

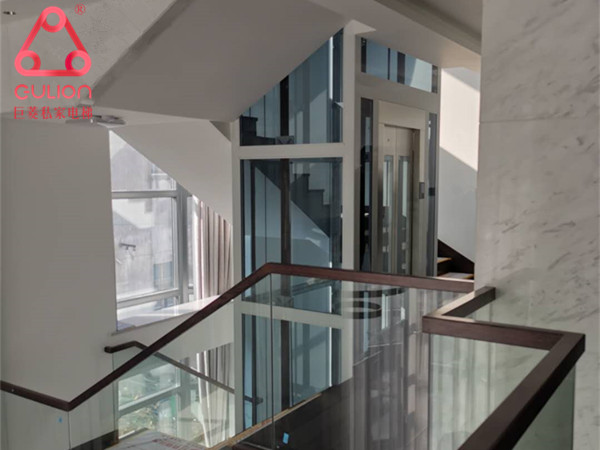

家用觀光型電梯整體效果圖-頂層樓
以上是蘇州常熟尚湖?玫瑰園朱先生的5層家用觀光型電梯安裝尺寸以及實景效果圖分享。通過這個真實案例可以給大家?guī)?lái)一些參考價值，更多人性化細節設計，可以咨詢我們Gulion巨菱專業的技術銷售人員。Gulion巨菱智能私家電梯伴您上下隨心，安全隨行！
